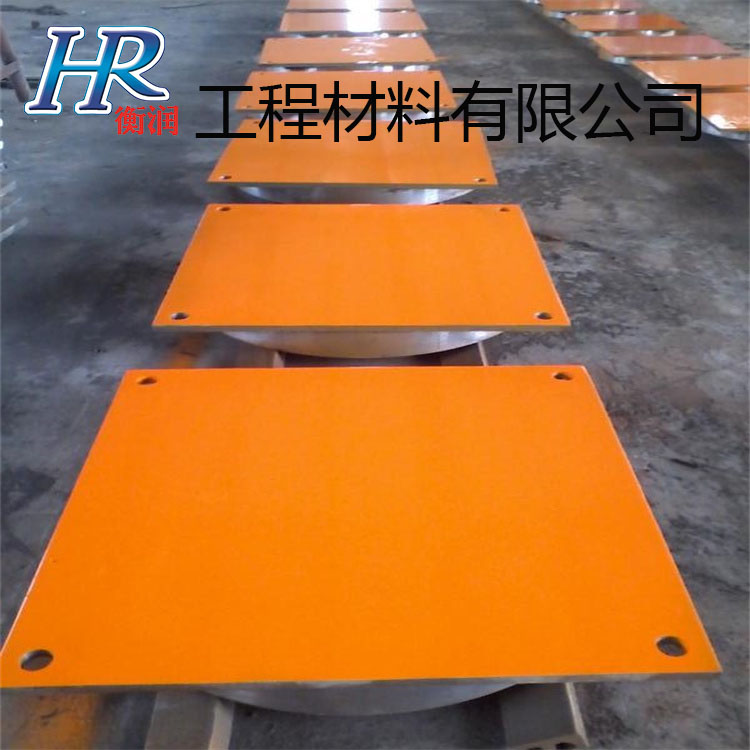

網架抗震鋼球支座 網架減震鋼球支座網架抗震球型支座

設計依據1建筑設計規范：GB50011-2001《建筑抗震設計規范》

              2交通標準：JTGD62-2004《公路鋼筋混凝土及預應力混凝土橋函設計規范》

              3國家標準：GB/T17900-2000《球型支座技術條件》

              4建筑設計規范：GB50017-2003《鋼結構設計規范》

設計參數分1支座豎向承載力分300KN,500KN,1000KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,

8000KN,9000KN,10000KN十二個級別

2支座抗水平力為豎向承載力20%

3支座抗豎向拉力WJKQZ型，WJJQZ抗豎向拉力為豎向承載力的20%

WJGZ型，WJJGZ型抗豎向拉力為豎向承載力的30%

4設計轉角為0.08rad(可根據用戶要求另行設計）

5支座的徑向位移±30-50mm,環向位移±60-100mm

6支座滑動摩擦系數μ≤0.03（-25o--+60o）

7支座轉動摩擦系數μ=0.05～0.1（WJKGZ型，WJJGZ型）

                             μ≤0.03（WJKZ,WJJGZ）
