產品結構
1、 按功能形式分類
? 固定型支座——支座位移通過橡膠剪切變形實現， 橡膠的水平剪切能承受較大的水平力，通過橡膠在水平方向的大位移剪切變形實現水平力分散的功能；
? 滑動型支座——支座位移通過頂面設置的聚四氟乙烯滑板與不銹鋼板組成的滑移摩擦副實現， 低摩擦系數使支座承受較小的摩擦力。
2、 按結構形式分類
依據支座本體與錨固件（或預埋件） 之間的連接形式以及支座與梁、 墩的錨固（連接） 形式、支座本體的形狀， 可以劃分為如下兩種類型

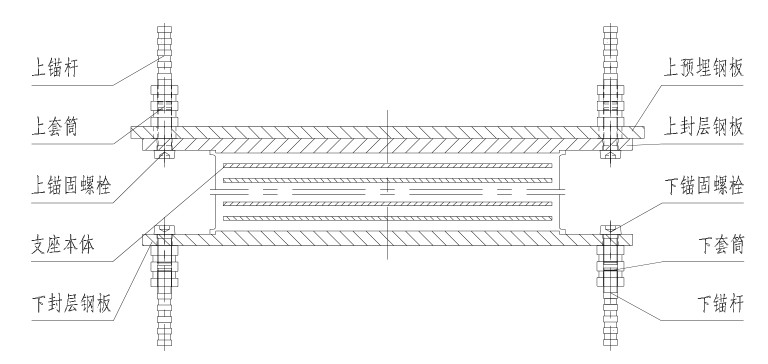

LNR 固定型——支座與墩、 梁之間采用套筒連接， 支座底面不設預埋鋼板， 上、 下封層鋼板和套筒之間采用錨固螺栓連接， 上預埋鋼板和套筒之間采用配合焊接。 固定型支座結構示意圖如下：

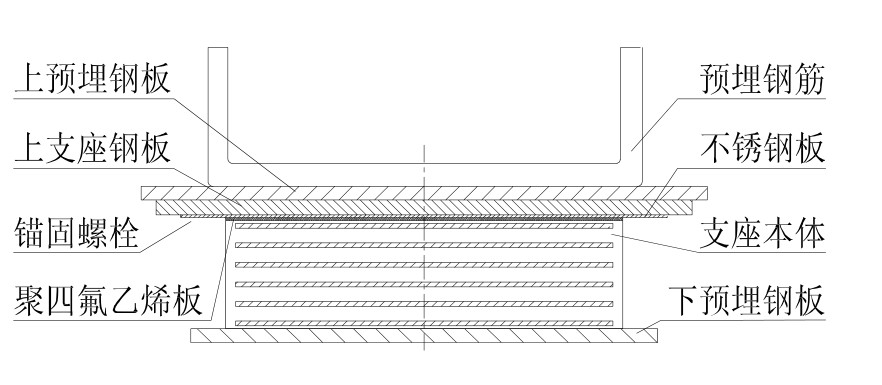

LNR 滑動型——支座與梁之間采用錨固鋼筋連接， 支座底面不設預埋鋼板， 上預埋鋼板和錨固鋼筋采用焊接， 上封層鋼板和上預埋鋼板采用焊接連接。 滑動型支座結構示意圖如下：
3、 按支座本體形狀分類
圓形水平力分散型橡膠支座——支座本體平面形狀為圓形；
矩形水平力分散型橡膠支座——支座本體平面形狀為矩形。

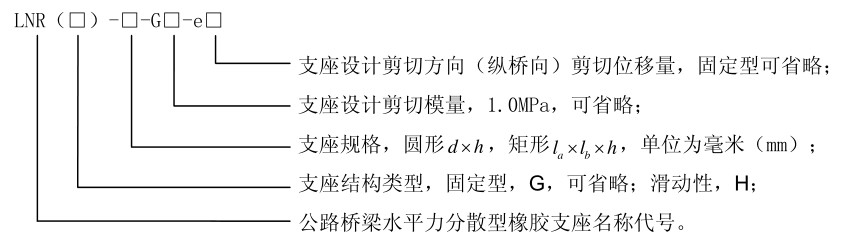

支座型號
示例：
LNR-370×420×147， 表示： 縱橋向尺寸 370mm、 橫橋向尺寸 420mm、 高度 147mm， 設計剪切模量 1.0MPa的矩形固定型水平力分散型橡膠支座；
LNR-d520×154， 表示： 直徑 520mm、 高度 154mm， 設計剪切模量 1.0MPa 的圓形固定型水平力分散型橡膠支座；
LNR(H)-370×420×147-e100， 表示： 縱橋向尺寸 370mm、 橫橋向尺寸 420mm、 高度 147mm， 設計剪切模量1.0MPa， 主 滑 移 方向 設計位移 量為 ±100mm 的 矩 形滑動 型水平力 分散型 橡膠支座 ； 省 略型 號 表示為 ：LNR(H)-370×420×147；
LNR(H)-d520×161-e150， 表示： 直徑520mm、 高度161mm， 設計剪切模量1.0MPa， 主滑移方向設計位移量為±150mm的圓形滑動型水平力分散型橡膠支座； 省略型號表示為： LNR(H)-d520×161。
