HDR 系列高阻尼隔震橡膠支座

按結構形式分類

依據支座不同的抗震技術性能， 支座本體與錨固件（或預埋件） 間的連接形式及支座與梁、墩的錨固（連接） 形式， HDR 系列支座可劃分為如下兩種類型

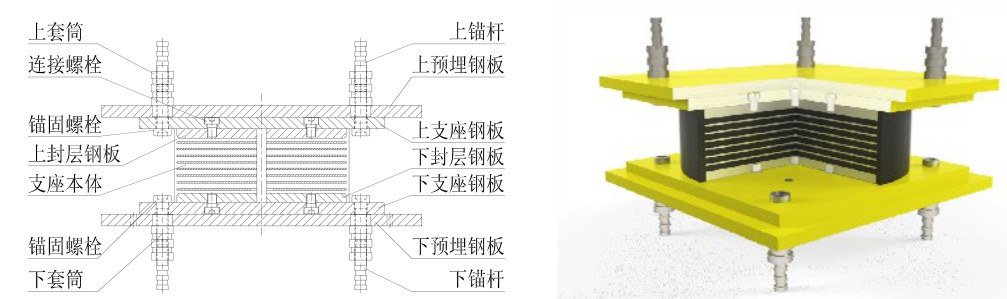

Ⅰ 型——支座與墩、 梁間采用套筒、 錨桿連接， 支座頂面、 底面均設預埋鋼板， 上、 下支座鋼板和套筒間采用錨固螺栓連接， 上、 下預埋鋼板與套筒間采用配合焊接。

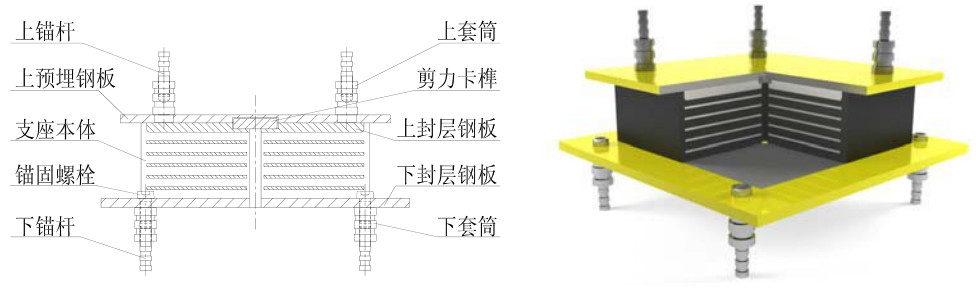

Ⅱ型——支座與墩、 梁間采用套筒、 錨桿連接， 支座底面不設預埋鋼板， 下封層鋼板和套筒間采用錨固螺栓連接， 上預埋鋼板與上封層鋼板間采用剪力卡榫連接， 上預埋鋼板與套筒間采用配合焊接。

按本體形狀分類

圓形隔震橡膠支座——支座本體平面形狀為圓形

矩形隔震橡膠支座——支座本體平面形狀為矩形

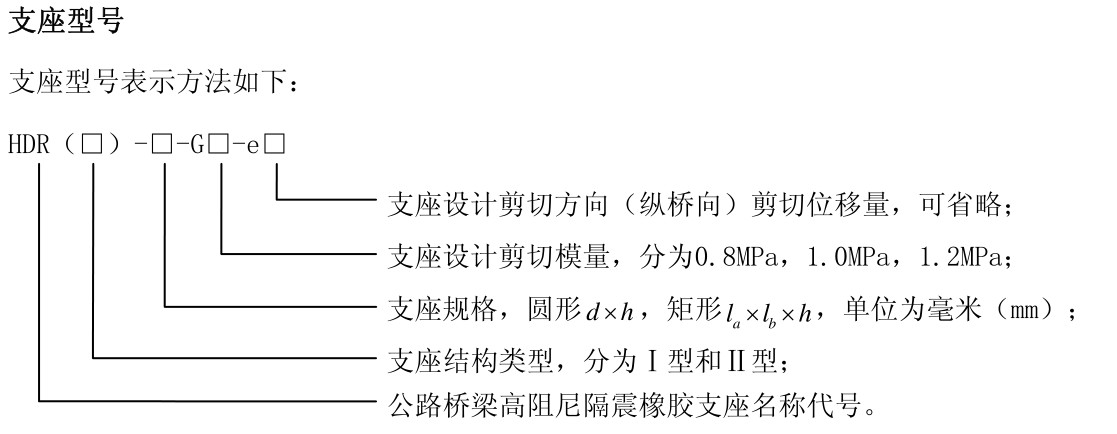

示例1：

Ⅰ 型圓形高阻尼隔震橡膠支座， 直徑520mm， 高度207mm， 剪切模量1. 0MPa， 型號表示為：HDR（Ⅰ ） -d520×207-G1. 0。

示例2：

Ⅱ 型矩形高阻尼隔震橡膠支座， 縱橋向尺寸370mm， 橫橋向尺寸420mm， 高度136mm， 剪切模量0. 8MPa， 型號表示為： HDR（Ⅱ ） -370×420×136-G0. 8。
